Установка газового котла: нормативы, требования, правила

Какие документы регламентируют замену котлов?

Газовое отопительное оборудование, в случае неправильной установки, эксплуатации или обслуживания, является источником опасности. Поэтому его замена представляет собой не просто покупку и установку нужного агрегата, а целую процедуру, которая регламентируется рядом документов.

Вся необходимые сведения о замене газовых котлов имеются в свободном доступе. Но найти их иногда не просто, так как тему газового оборудования регламентируют десятки отечественных профильных документов. Среди которых законы, базирующиеся на их основе СНиПы, постановления правительства и прочее.

Но среди них есть ряд документов, которые потребителю важнее, чем все остальные. Так как изложенная в них информация поможет разобраться в нюансах замены колов, а также защитить свои интересы от возможных неправильных действий представителей горгазов.

К наиболее востребованным документам относятся:

• СНиП 2.04.08-87, который называется «Газоснабжение»;
• СНиП 42-41-2002 под названием «Газораспределительные системы».
• ГсРФ от 29.12.2004 № 190-ФЗ  (Градостроительный кодекс РФ);
• ПП РФ от 30.12.2013 №1314 (Постановление Правительства РФ «О внесении изменений в правила подключения … к сетям газораспределения» );
• ПП РФ от 16.11.2016 №1203 (Постановление Правительства РФ «Об утверждении правил подключения … к сетям газораспределения»);
• СНиП II-35-76, в котором прописан порядок подключения котлов;
• КоАП РФ от 30.12.2001 N 195-ФЗ (Кодекс законов об административных правонарушениях).

Следует помнить о том, что при необходимости следует использовать их последние версии, где содержатся актуальные статьи с последними изменениями и дополнениями.

Основные виды

Газовые котлы классифицируются по различным признакам: назначению, производимой мощности, типу тяги и способу монтажа. Одноконтурные котлы устанавливаются исключительно для обогрева дома, двухконтурные позволяют не только прогреть помещения, но и обеспечить дом водой с возможностью ее подогрева.

Маломощные котлы регулируются по одноступенчатому принципу, агрегаты средней производительности – по двухступенчатому. В высокопроизводительных котлах обычно предусматривается модулированная регулировка мощности.

Котлы закрытого типа работают на вентиляционной тяге. Существуют также газовые котлы с естественной тягой – открытого типа, или атмосферные.

Установка газовых котлов в частном доме производится либо путем монтажа на стену, либо на пол. В первом случае используются медные теплообменники, а во втором – чугунные или стальные.

Оптимальным решением для применения в частном доме считается проточный двухконтурный котел с бойлером, работающий на автоматике. Он обеспечивает обогрев помещений в холодное время года и подогрев воды для приготовления пищи, мытья посуды, принятия душа.

Автоматическая система, включающая в себя двойной термостат и микропроцессор, значительно упрощает процесс регулировки оборудования, позволяет отслеживать температуру в помещениях и на улице, задавать программу для уменьшения подогрева до минимума, если в доме отсутствуют люди (например, в дневное время, когда все ушли на работу).

Установка котла с полностью автоматическим управлением поможет вам сэкономить от 30 % до 70 % топлива по сравнению с оборудованием на ручном или полуавтоматическом управлении.

В то же время при отсутствии электричества автоматическая домашняя котельная не сможет обеспечивать полноценный обогрев дома, поэтому при монтаже котла нужно предусмотреть и форс-мажорные ситуации.

При покупке газового котла обязательно проверьте наличие сертификата и комплектацию. Если необходимо, дополнительно приобретите крепежные элементы для монтажа агрегата на стену.

Этапы оформления замены котла

Процедура замены котла, отличающегося от старого по техническим характеристикам и объему потребления газа в час состоит из нескольких этапов, выполнять которые можно только после получения специального разрешения в газовой службе.

И этот момент нельзя игнорировать, особенно, если разница в мощности котлов существенная (точную цифру необходимо уточнять в своем горгазе). Кроме того, в большинстве случаев потребуется документальное подтверждение.

Последовательность действий при замене:

1. Подача заявления на предоставление технических условий;
2. Ознакомление с техническими условиями;
3. Проектирование;
4. Утверждение проекта (согласование);
5. Демонтаж старого котла;
6. Монтаж нового котла;
7. Испытание котла и системы отопления;
8. Подача заявления о подключении котла.

Следует помнить о том, что указанный порядок замены котлов установлен законодательством и рядом подзаконных актов. Поэтому, если владелец здания решит каким-либо образом «упростить» процедуру, изменить ее, выполнить работы в обход закона, то в лучшем случае ответственный орган не даст на замену разрешения или аннулирует его.

В худшем случае за самовольное подключение и использование газа, если такие действия не повлекли серьезных последствий и не содержат уголовно наказуемых деяний, наступит административная ответственность и придется заплатить штраф, размер которого составляет 10-15 тыс. рублей для физических лиц. Об этом сказано в КоАП РФ статья 7.19. п.1 в редакции от 03.11.2015 N 307-ФЗ.

А также нужно знать, что газовая служба вправе, причем в одностороннем порядке, разрывать договора на поставку «голубого» топлива и прекращать его подачу. Но такой вариант развития встречается крайне редко и только после письменного мотивированного уведомления.

Далее рассмотрим поэтапно процесс оформления замены отопительного оборудования на газу.

Замена любого газового котла начинается с похода в горгаз (райгаз). Где понадобится написать заявление с просьбой о предоставлении технических условий и выдаче разрешения на выполнение проектирования, если в нем есть необходимость.

А также в указанном документе следует прописать планируемые объемы потребления газа. Если этого не сделать, то заявление не примут. Нужные цифры всегда есть в паспортах котлов отопления.

Если возникли какие-либо сложности, то можно обратиться за помощью к специалистам. Нужный расчет смогут выполнить и в горгазе, но для этого придется подавать отдельное заявление, причем до обращения с целью получения технических условий.

Поскольку замену котлов вправе производить только собственники зданий, то с собой следует иметь паспорт для подтверждения личности. А также документ, свидетельствующий о том, что заявитель является владельцем недвижимости. В ряде случаев придется подтверждать право на владение земельным участком. К примеру, если новый котел будет размещен в котельной, которая еще не построена. В этом же случае понадобится предоставить ситуационный план надела.

Техусловия вместе с разрешением, необходимым для выполнения проектирования (если оно нужно), предоставят заявителю не сразу, а после выполнения соответствующих расчетов специалистами горгаза. На что понадобится некоторое время.

Точную дату выдачи документа газовщики укажут во время приемки заявления. Причем реалии таковы, что сроки зависят не от каких-либо норм законодательства, а исключительно от загруженности специалистов. Хотя на оформление нужных документов газовщикам дается не более 10 дней.

Если заявитель не владеет информацией о том, в какую газовую организацию обращаться, то заявление можно подать в местные органы самоуправления. Ответственные лица которых обязаны передать полученный документ в нужный горгаз (райгаз). Для этих действий им предоставляется 5 дней.

А также законодательство позволяет подать заявление в виде электронного документа.

Указанный документ  (Технические условия) представляет собой свод правил и норм, которых нужно придерживаться при проектировании, подключении оборудования. А также в нем изложен порядок замены отслужившего свое газового котла в любом частном доме.

Технические условия определяются и составляются на основании актуальной версии правил подключения к сетям газораспределения ПП РФ от 30.12.2013 №1314.

Этот пункт является необязательным в большинстве случаев. На это указывает ГсРФ от 29.12.2004 № 190-ФЗ, где сказано о том, что проектирование при замене котлов можно не выполнять.

Но есть исключения, так указанную документацию придется оформлять, если:

• в частном доме живет более, чем одна семья;
• частный дом имеет более 3 этажей.

Кроме того, владелец здания вправе выполнить проектирование по своей инициативе.

Если же собственник здания относится к одной из перечисленных категорий, то согласно требований нужно составить, а потом подать в горгаз ряд схем.

К которым относятся схема монтажа оборудования (котла, дымоходов, прочего), схемы укладки газопровода, схема прокладки газопровода к зданию, схема коммуникаций.

Кроме того, к перечисленным документам потребуется приложить (если агрегат покупается не в горгазе):

• сертификат соответствия на котел, а, если есть, то и на горелку;
• паспорт или инструкцию на котел, а, если есть, то и на горелку;
• акт проверки, так называемого, контура заземления.

А также понадобится договор на обслуживание газового оборудования с лицензированной организацией. Причем сроком не менее, чем на 1 год.

По готовности вся проектная документация сдается в горгаз для проверки. Которая может проводиться от 7 дней до 4 месяцев. То есть все зависит от загруженности ответственных за процедуру специалистов.

Если вся, предоставленная газовщикам, документация соответствует требованиям, тогда все закончится выдачей заявителю заверенного письменного документа, который позволяет приступать непосредственно к замене котла. С этого момента процедуру оформления замены отслужившего газового котла можно считать завершенной.

В случае, если специалисты выявят несоответствия, то последует отказ в выдаче нужного разрешения. Положительным моментом является то, что газовщики не могут просто запретить менять оборудование. То есть они обязаны предоставить документ, причем письменный, с перечнем недостатков и вариантами их устранения.

Следует знать то, что демонтаж отслужившего свое котла владелец здания может выполнить самостоятельно. Но предоставленной возможностью следует воспользоваться только, если есть необходимость сэкономить на стоимости услуги.

Демонтаж следует выполнять только после отключения котла от газопровода, водоснабжения. Кроме того, старый агрегат следует отключить от системы отопления. Для чего предварительно сливается вода, как с самого газового оборудования, так и с труб, радиаторов, других элементов системы.

Бытует мнение о том, что монтаж вправе выполнять только специалисты горгазов или других организаций, получивших специальную лицензию. Но на самом деле самостоятельно производить установку газового оборудования, другие сопутствующие процедуры не запрещается. Но подключение установленного котла выполняет лишь специалист, имеющий соответствующую лицензию.

И все же возможностью самостоятельной установки котла следует пользоваться исключительно в случаях, когда есть соответствующие знания и навыки.

Поскольку большинство владельцев проявляет благоразумие и пользуется услугой специалистов, то их роль сводится к выбору помещения, где будет установлен новый газовый котел.

Но и эта процедура относится к ответственным, так как к ней предъявляется немало требований:

• для установки котла должно быть отведено помещение, площадь которого не меньше 4 м² с наличием приточно-вытяжной вентиляции;
• высота потолка — от 2,5 м;
• обязательно должны присутствовать окна, кроме того, соответствующей площади — 0,3 м² на каждые 10 м³ объема;
• обязательно должна присутствовать входная дверь с шириной от 80 см.

В результате при замене газового котла в каком-либо частном доме, в большинстве случаев, его нельзя ставить в коридорах, ванных, санузлах — это не запрещено, но перечисленные помещения крайне редко соответствуют вышеизложенным правилам.

А самым удобным местом для монтажа обычно является кухня, но это касается случаев с настенными агрегатами. Если же планируется использовать напольные, отличающиеся внушительными габаритами, агрегаты, то обычно приходится отводить для установки отдельное помещение (котельную).

Указанные требования и нормы изложены в действующей версии СНиП II-35-76.

Первый запуск любого установленного котла должны проводить специалисты, установившие его. Для чего изначально выполняется внешний и внутренний осмотр с целью выявить неисправности, недоработки, течь теплоносителя и прочие неполадки. И только после того можно проверять работоспособность.

https://www.youtube.com/watch?v=apDoB4KZNWs

Если характеристики котла соответствуют требованиям, то специалисты, выполнявшие монтаж, должны указать это в соответствующем акте. Который подается, причем в обязательном порядке, в горгаз.

Требования и правила установки газового котла

Простой отопительный газовый котел можно смонтировать своими руками. Подключением сложного оборудования должны заниматься только специалисты. К тому же существуют определенные правила установки, применимые как к простейшим приборам, так и к газовым системам с ГВС.

В частности, выхлоп должен быть направлен в отдельный вертикальный газоход (не путать с дымоходом!) а продукты горения могут проходить не более трех изгибов или поворотов трубы. Норматив длины горизонтальной части дымохода составляет не более 3 м, а отрезка трубы, соединяющего дымоход с котлом — не более 25 см.

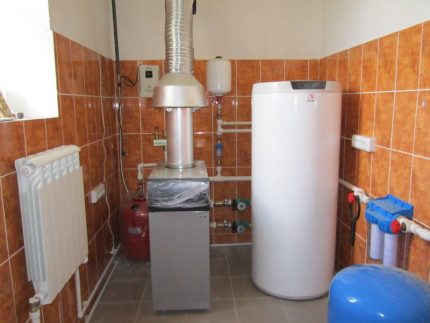

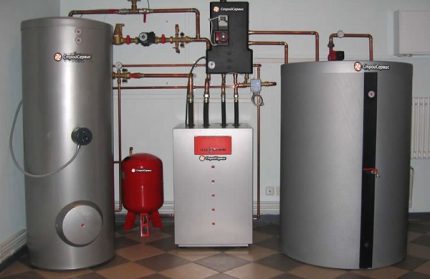

Особые требования предъявляются и к помещению, где газовое оборудование будет установлено (котельной, или топочной). Эти требования достаточно строги. Но их невыполнение приведет к штрафным санкциям со стороны проверяющих органов, а соблюдение поможет предотвратить несчастные случаи, ведь газ – это взрывоопасное, горючее вещество, с которым нужно обращаться очень осторожно.

Газовый котел может быть установлен в чулане, кухне, подвале или специальной пристройке, оборудованной вентиляцией и вытяжкой. При этом категорически запрещается монтировать газовое оборудование в туалете, ванной и жилых комнатах. Остальные требования зависят от типа котла.

Так, маломощный одноконтурный котел (до 60 кВт) разрешается устанавливать в любом помещении дома, кроме вышеперечисленных. Двухконтурные котлы нельзя устанавливать на кухне.

Если общая мощность оборудования находится в пределах 150 кВт, то помещение, где оно будет монтироваться, может располагаться на любом этаже дома. Установка в частном доме более мощных газовых котлов и оборудования (150-350 кВт) допускается только на первом и цокольном этажах.

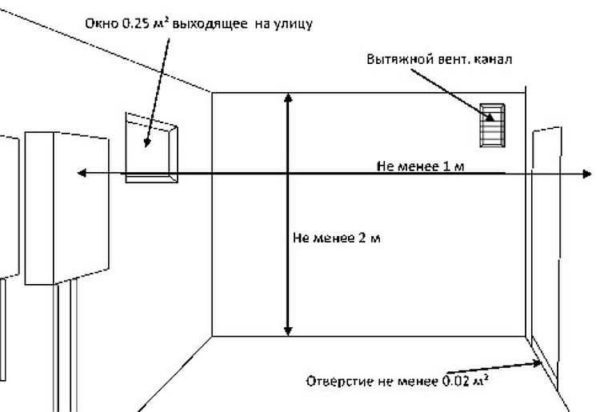

Кроме этого, правила установки газового котла регламентируют размеры помещения котельной: 0,2 м3 на 1 кВт мощности оборудования при высоте потолков от 2,5 м, но не менее 15 м3 общего объема.

Стены должны иметь предел огнестойкости не менее 0,75 ч. Недопустим монтаж фальшпола и фальшпотолка. Ко всем приборам и вспомогательному оборудованию необходимо обеспечить удобный доступ для наладки, регулирования и обслуживания.

Также в котельную обязательно должен попадать естественный свет. Для этого в помещении необходимо сделать окно из расчета 0,03 м2 площади проема на 1 м3 объема котельной. В окне обязательно должна быть форточка.

Существуют определенные требования к ширине двери, ведущей в котельную – минимум 80 см. Обратите внимание, имеется в виду ширина именно дверного полотна, а не проема!

Кроме этого, необходимо оставить небольшой зазор в нижней части двери или оснастить ее вентиляционной решеткой. Также вентиляционную решетку можно сделать в стене, смежной с соседней комнатой. Сечение вентиляционной продушины рассчитывается исходя из мощности котла: 8 см2 на 1 кВт.

Если газовый котел устанавливается в цокольном этаже или подвале, помещение котельной должно быть оборудовано дополнительным выходом на улицу. Если газовый котел размещается в пристройке, она должна располагаться возле глухой стены жилого дома, на расстоянии не более 4 м до ближайшего окна, на высоте 8 м от окна до перекрытия (СНиП 41-01-2003 и МДС 41-2.2000).

Особенности замены котла одинаковой мощности

Если потребление газа в час нового котла аналогичная газопотреблению старого, то это существенно упрощает задачу. Так как все, что нужно от владельца — подать в горгаз уведомление о выполненной замене.

А к нему следует приложить:

1. Акт подключения котла.
2. Акт осмотра вентиляции, дымохода.
3. Договор на не менее, чем годичное обслуживание газового оборудования.

После рассмотрения заявление дается разрешение. После чего выполняется замена, испытание оборудования и начинается его эксплуатация. Таким образом разрешает действовать ПП РФ № 1203 п. 61(1).

Что делать в экстремальной ситуации?

Вы все еще не решили нужно ли менять ваш газовый котел и когда это лучше сделать, чтобы уложиться в кратчайшие сроки? Но столкнулись в очередной раз с поломкой и переживаете, что можете остаться зимой в морозы без отопительного оборудования?

Чтобы максимально быстро разрешить ситуацию с заменой котла в зимнее время, следует обращаться в горгаз. Специалисты которого доставят, установят котел, соответствующий по мощности старому и без проволочек составят нужные акты. Такой подход позволит минимизировать негативные последствия и не навлечь штрафные санкции.

Что касается общей стоимости при подобном развитии событий, то она окажется довольно высокой — такая покупка котла не всегда выгодная.

Поэтому, если время терпит, лучше выбрать котел с одинаковым потреблением газа за час работы с отслужившим свое агрегатом. А после установки уведомить об этом горгаз, как указано в пункте «Особенности замены котла одинаковой мощности».

Чертежи и схемы установки газового котла

Ниже представлено несколько схем установки газового котла и сопутствующего оборудования.

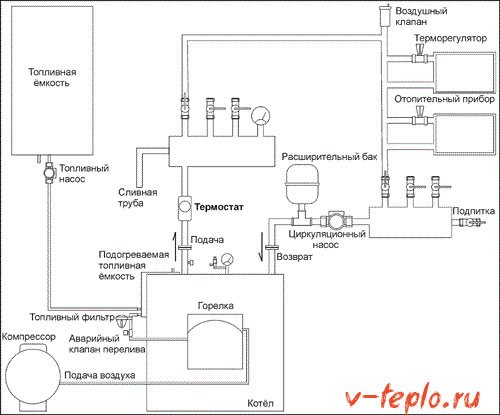

1. Общая схема установки газового котла с системой ГВС.



2. Схема обвязки двухконтурного газового котла.

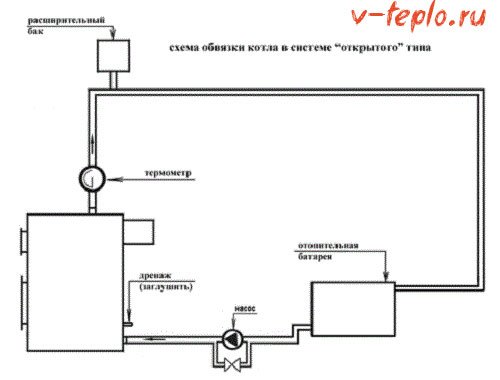

3. Схема обвязки котла в открытой системе.

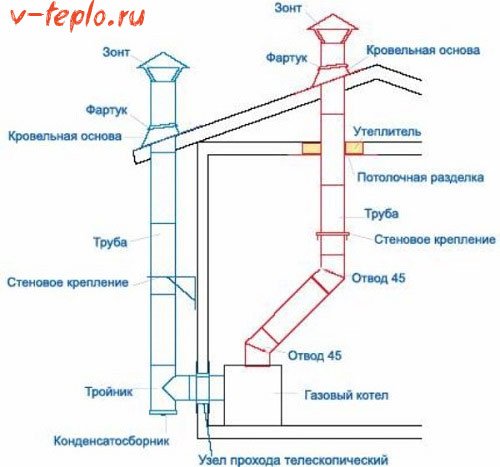

4. Конструкция дымохода.

Более подробную информацию можно найти в инструкции, которая прилагается к каждому прибору.

Установка газовых котлов в частном доме начинается с оформления документов и заканчивается устройством дымохода. Для начала необходимо заключить договор на поставку природного газа в ваш дом. Затем следует обратиться в газопоставляющее предприятие и получить проект газификации дома и монтажа газового оборудования со схемой обвязки котла.

Самый простой котел, так называемая «водогрейка» состоит из газовой горелки и теплообменника. К нему подключается вода и газ, а выхлоп выводится в дымоход. Но даже на установку такой простейшей системы требуется получение соответствующего разрешения! Рассмотрим подробно процесс монтажа настенного и напольного газового котла более сложной конструкции.

Монтаж настенного котла

1. Защищаем участок стены, где будет располагаться котел, слоем огнеупорного материала, оставляя между ним и стеной зазор в 4,5 см.
2. Подготавливаем котел к монтажу. Под большим напором воды очищаем стенки входных трубок от мелкого сора, оставшегося после сборки.
3. Устанавливаем на трубке для подачи воды фильтр и запорную арматуру – до и после фильтра.
4. Монтируем дымоход. К этому устройству тоже предъявляются определенные требования: диаметр не меньше, чем указано в руководстве к газовому котлу; сечение аналогично дымоходному отверстию котла; возвышение над коньком крыши не менее чем на 0,5 м (раздел 6 СНиП 41-01-2003, раздел 4 и Приложение 6 МДС 40-2.2000). Лучше всего использовать стальной цилиндрический дымоход с отверстием для чистки.
5. Проверяем тягу. В случае ее ухудшения автоматика, которой оснащаются современные котлы, должна прекратить подачу газа.
6. При помощи стальной трубы и специального сгона для ее установки производим врезку котла в газопровод. Для выполнения этой работы необходимо пригласить специалистов газовой службы.
7. Подсоединяем газовый котел к электропитанию и подключаем автоматическое устройство для защиты от перегрузок.

Возможно вас так же заинтересует статья о выборе теплоносителя для отопления

Установка напольного котла

1. Сооружаем прочный постамент, способный выдержать тяжесть чугунного котла. В пристройке для этого заливаем бетонную стяжку, в других помещения на деревянный пол кладем кусок оцинкованного листового железа.
2. Устанавливаем газовый котел своими руками, контролируя его положение при помощи уровня.
3. Подсоединяем котел к дымоходу и, если он не оборудован принудительной вытяжкой, проверяем тягу.
4. Соединяем котел с внутридомовой отопительной системой. При этом для защиты агрегата от засоров устанавливаем фильтр грубой очистки, располагая его после отводной линии, заполняющей систему водой, перед входом в котел обратной линии.
5. Двухконтурный котел присоединяем к водопроводу, выполняя врезку ближе к дому, до начала разветвления.
6. С помощью стальной трубы производим врезку котла в газовую магистраль, как и в предыдущем случае, при участии специалистов.

Выводы и полезное видео по теме

Первый видеоролик поможет разобраться с техническими моментами замены газового котла.

При замене газового котла первым делом следует обращаться за консультацией в местную газовую службу (горгаз, райгаз). Что поможет избежать каких-либо неприятных ошибок, недоразумений, накладок, которые приводят к проволочкам, дополнительным расходам и другим негативным последствиям.

Остались вопросы по порядку оформления процедуры замены газового отопительного оборудования? Не стесняйтесь спросить совет у наших экспертов и других пользователей – задавайте вопросы в блоке комментариев.

Вы недавно меняли газовый котел и лично прошли все этапы документального оформления? Расскажите о своем опыте посетителям нашего сайта – делитесь полезными советами под этой статьей.
