Введение
Настоящий свод правил составлен с учетом требований федеральных законов от 27 декабря 2002 г. N 184-ФЗ «О техническом регулировании», от 22 июня 2008 г. N 123-ФЗ «Технический регламент о требованиях пожарной безопасности», от 30 декабря 2009 г. N 384-ФЗ «Технический регламент о безопасности зданий и сооружений», от 8 ноября 2007 г.
N 257-ФЗ «Об автомобильных дорогах и о дорожной деятельности в Российской Федерации и о внесении изменений в отдельные законодательные акты Российской Федерации»постановление Правительства Российской Федерации от 28 сентября 2009 г. N 767 «О классификации автомобильных дорог в Российской Федерации».
Актуализация выполнена авторским коллективом: ЗАО «Союздорнии» (канд. техн. наук В.М.Юмашев, д-р техн. наук, проф. В.Д.Казарновский, инженеры B.C.Скирута, Л.Т.Чертков, кандидаты техн. наук И.В.Лейтланд, Е.С.Пшеничникова, инженеры В.А.Зельманович, М.Л.Попов, кандидаты техн. наук Ю.А.Аливер, Г.Н.Кирюхин, A.M.Шейнин, С.В.Эккель, А.И.Коршунов, А.А.Матросов, инж. Ф.В.
Панфилов, кандидаты техн. наук Л.М.Гохман, Р.А.Коган, канд. хим. наук Н.З.Костова, инж. О.Б.Гопин, канд. техн. наук А.А.Пахомов, инженеры A.M.Шпак, И.В.Басурманова).При актуализации норм использованы предложения д-ров техн. наук Е.М.Лобанова, П.И.Поспелова, В.В.Филиппова, Г.В.Величко.Изменение N 1 подготовлено ЗАО «ПРОМТРАНСНИИПРОЕКТ» совместно с авторским коллективом ФАУ «РОСДОРНИИ» (д-р техн. наук О.А.
Красиков, д-р техн. наук А.М.Кулижников, канд. техн. наук А.М.Стрижевский, канд. техн. наук А.Е.Мерзликин, канд. техн. наук А.А.Домницкий, канд. техн. наук И.Ф.Живописцев, канд. техн. наук Б.Б.Анохин, канд. техн. наук А.П.Фомин, канд. техн. наук Л.А.Горелышева, канд. техн. наук Н.А.Лушников, канд. техн. наук П.А.
Лушников, канд. техн. наук Р.А.Еремин, канд. техн. наук Н.Б.Сакута, инж. Р.К.Бородин, инж. А.В.Бобков, инж. А.И.Босов, инж. А.С.Козин, инж. А.Б.Волков, инж. В.Н.Гарманов, инж. Ж.С.Сахно).Изменение N 2 к СП 34.13330.2012 «СНиП 2.05.02-85* Автомобильные дороги» выполнено авторским коллективом ЗАО «ПРОМТРАНСНИИПРОЕКТ» (руководитель темы — д-р техн. наук Л.А.Андреева, И.П.Потапов, А.В.Багинов), ООО «СОЮЗДОРНИИ» (руководитель темы — канд. техн. наук В.М.Юмашев, Р.А.Коган, Г.В.Гролле).(Измененная редакция, Изм. N 1, 2).
1 Область применения
Настоящий свод правил устанавливает нормы проектирования на вновь строящиеся, реконструируемые и капитально ремонтируемые автомобильные дороги общего пользования и ведомственные автомобильные дороги.Требования настоящего свода правил не распространяются на временные дороги, испытательные дороги промышленных предприятий и автозимники.
2 Нормативные ссылки
В настоящем своде правил использованы нормативные ссылки на следующие документы:ГОСТ 17.5.1.03-86 Охрана природы. Земли. Классификация вскрышных и вмещающих пород для биологической рекультивации земельГОСТ 3344-83 Щебень и песок шлаковые для дорожного строительства. Технические условияГОСТ 7473-2010 Смеси бетонные.
Технические условияГОСТ 8267-93 Щебень и гравий из плотных горных пород для строительных работ. Технические условияГОСТ 8736-2014 Песок для строительных работ. Технические условияГОСТ 9128-2013 Смеси асфальтобетонные, полимерасфальтобетонные, асфальтобетон, полимерасфальтобетон для автомобильных дорог и аэродромов.
Технические условияГОСТ 10060-2012 Бетоны. Методы определения морозостойкостиГОСТ 10180-2012 Бетоны. Методы определения прочности по контрольным образцамГОСТ 18105-2010 Бетоны. Правила контроля и оценки прочностиГОСТ 22733-2016 Грунты. Метод лабораторного определения максимальной плотностиГОСТ 23558-94 Смеси щебеночно-гравийно-песчаные и грунты, обработанные неорганическими вяжущими материалами, для дорожного и аэродромного строительства.
Технические условияГОСТ 24451-80 Тоннели автодорожные. Габариты приближения строений и оборудованияГОСТ 25100-2011 Грунты. КлассификацияГОСТ 25192-2012 Бетоны. Классификация и общие технические требованияГОСТ 25458-82 Опоры деревянные дорожных знаков. Технические условияГОСТ 25459-82 Опоры железобетонные дорожных знаков.
Технические условияГОСТ 25584-2016 Грунты. Методы лабораторного определения коэффициента фильтрацииГОСТ 25607-2009 Смеси щебеночно-гравийно-песчаные для покрытий и оснований автомобильных дорог и аэродромов. Технические условияГОСТ 26633-2015 Бетоны тяжелые и мелкозернистые. Технические условияГОСТ 27006-86 Бетоны.
Правила подбора составаГОСТ 27751-2014 Надежность строительных конструкций и оснований. Основные положенияГОСТ 30413-96 Дороги автомобильные. Метод определения коэффициента сцепления колеса автомобиля с дорожным покрытиемГОСТ 30491-2012 Смеси органоминеральные и грунты, укрепленные органическими вяжущими, для дорожного и аэродромного строительства. Технические условия
ГОСТ 31015-2002 Смеси асфальтобетонные и асфальтобетон щебеночно-мастичные. Технические условияГОСТ 33063-2014 Дороги автомобильные общего пользования. Классификация типов местности и грунтовГОСТ 33382-2015 Дороги автомобильные общего пользования. Техническая классификацияГОСТ Р 50918-96 Устройства отображения информации по системе шрифта Брайля.
Общие технические условияГОСТ Р 51256-2018 Технические средства организации дорожного движения. Разметка дорожная. Классификация. Технические требованияГОСТ Р 51261-2017 Устройства опорные стационарные реабилитационные. Типы и технические требованияГОСТ Р 51647-2000 Средства связи и информации реабилитационные электронные.
ГОСТ Р 51764-2001 Устройства подъемные транспортные реабилитационные для инвалидов. Общие технические требованияГОСТ Р 52056-2003 Вяжущие полимерно-битумные дорожные на основе блоксополимеров типа стирол-бутадиен-стирол. Технические условияГОСТ Р 52131-2003 Средства отображения информации знаковые для инвалидов. Технические требования
ГОСТ Р 52282-2004 Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры. Общие технические требования. Методы испытанийГОСТ Р 52289-2004 Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройствГОСТ Р 52290-2004 Технические средства организации дорожного движения.
Знаки дорожные. Общие технические требованияГОСТ Р 52398-2005 Классификация автомобильных дорог. Основные параметры и требованияГОСТ Р 52399-2005 Геометрические элементы автомобильных дорогГОСТ Р 52605-2006 Технические средства организации дорожного движения. Искусственные неровности. Общие технические требования. Правила применения
ГОСТ Р 52765-2007 Дороги автомобильные общего пользования. Элементы обустройства. Классификация
ГОСТ Р 52766-2007 Дороги автомобильные общего пользования. Элементы обустройства. Общие требования
ГОСТ Р 52875-2007 Указатели тактильные наземные для инвалидов по зрению. Технические требованияГОСТ Р 55028-2012 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Классификация, термины и определенияГОСТ Р 55029-2012 Дороги автомобильные общего пользования.
Материалы геосинтетические для армирования асфальтобетонных слоев дорожной одежды. Технические требованияГОСТ Р 55030-2012 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения прочности при растяженииГОСТ Р 55031-2012 Дороги автомобильные общего пользования.
Материалы геосинтетические для дорожного строительства. Метод определения устойчивости к ультрафиолетовому излучениюГОСТ Р 55032-2012 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения устойчивости к многократному замораживанию и оттаиваниюГОСТ Р 55035-2012 Дороги автомобильные общего пользования.
Материалы геосинтетические для дорожного строительства. Метод определения устойчивости к агрессивным средамГОСТ Р 55555-2013 (ИСО 9386-1:2000) Платформы подъемные для инвалидов и других маломобильных групп населения. Требования безопасности и доступности. Часть 1. Платформы подъемные с вертикальным перемещением
ГОСТ Р 55556-2013 (ИСО 9386-2:2000) Платформы подъемные для инвалидов и других маломобильных групп населения. Требования безопасности и доступности. Часть 2. Платформы подъемные с наклонным перемещением
ГОСТ Р 56338-2015 Дороги автомобильные общего пользования. Материалы геосинтетические для армирования нижних слоев основания дорожной одежды. Технические требованияГОСТ Р 56339-2015 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения ползучести при растяжении и разрыва при ползучестиГОСТ Р 56419-2015 Дороги автомобильные общего пользования. Материалы геосинтетические для разделения слоев дорожной одежды из минеральных материалов. Технические требования
ГОСТ Р 56586-2015 Геомембраны гидроизоляционные полиэтиленовые рулонные. Технические условияГОСТ Р 56925-2016 Дороги автомобильные и аэродромы. Методы измерения неровностей оснований и покрытийГОСТ Р ИСО 23600-2013 Вспомогательные технические средства для лиц с нарушением функций зрения и лиц с нарушением функций зрения и слуха. Звуковые и тактильные сигналы дорожных светофоров
СП 14.13330.2018 «СНиП II-7-81* Строительство в сейсмических районах»СП 35.13330.2011 «СНиП 2.05.03-84* Мосты и трубы» (с изменением N 1)СП 39.13330.2012 «СНиП 2.06.05-84* Плотины из грунтовых материалов» (с изменениями N 1, N 2)СП 42.13330.2016 «СНиП 2.07.01-89* Градостроительство. Планировка и застройка городских и сельских поселений»СП 48.13330.2011 «СНиП 12-01-2004 Организация строительства» (с изменением N 1)
СП 52.13330.2016 «СНиП 23-05-95* Естественное и искусственное освещение»
СП 59.13330.2016 «СНиП 35-01-2001 Доступность зданий и сооружений для маломобильных групп населения»СП 78.13330.2012 «СНиП 3.06.03-85 Автомобильные дороги» (с изменением N 1)СП 104.13330.2016 «СНиП 2.06.15-85 Инженерная защита территории от затопления и подтопления»СП 116.13330.2012 «СНиП 22-02-2003 Инженерная защита территорий, зданий и сооружений от опасных геологических процессов.
Основные положения»СП 122.13330.2012 «СНиП 32-04-97 Тоннели железнодорожные и автодорожные» (с изменением N 1)СП 131.13330.2018 «СНиП 23-01-99* Строительная климатология»СП 136.13330.2012 Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения (с изменением N 1)СанПиН 2.2.3.
1384-03 Гигиенические требования к организации строительного производства и строительных работСанПиН 983-72 Санитарные правила устройства и содержания общественных уборныхПримечание — При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования — на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год.
Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия).
Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.
(Измененная редакция, Изм. N 1, 2).
3 Термины и определения
В настоящем своде правил применены следующие термины с соответствующими определениями:(Измененная редакция, Изм. N 1).
3.1 автомагистраль: Автомобильная дорога, не предназначенная для обслуживания прилегающих территорий и имеющая на всей своей протяженности несколько проезжих частей и центральную разделительную полосу и не пересекающая в одном уровне железные, а также иные автомобильные дороги; доступ на которые возможен только через пересечения в разных уровнях;
3.2 автомобиль легковой, приведенный: Равная легковому автомобилю расчетная единица, с помощью которой учитываются все другие виды транспортных средств на автомобильной дороге, с учетом их динамических свойств и размеров, с целью их усреднения для расчета характеристик движения (интенсивность, расчетная скорость и т.п.).
3.2а акустический экран: Звукоизолирующая преграда, устанавливаемая на пути распространения шума от автомобильного транспорта к защищаемому от шума объекту.(Введен дополнительно, Изм. N 1).
3.3 автомобильная дорога: Комплекс конструктивных элементов, предназначенных для движения с установленными скоростями, нагрузками и габаритами автомобилей и иных наземных транспортных средств, осуществляющих перевозки пассажиров и (или) грузов, а также участки земель, предоставленные для их размещения.
3.3а (Введен дополнительно, Изм. N 1), (Исключен, Изм. N 2).
3.4 (Исключен, Изм. N 1).
3.5 видимость при обгоне: Минимальное расстояние видимости до встречного автомобиля, движущегося с расчетной скоростью, необходимое для безопасного совершения маневра обгона.(Измененная редакция, Изм. N 1).
3.6 видимость встречного автомобиля: Минимальное расстояние видимости до встречного автомобиля, движущегося с расчетной скоростью, обеспечивающее безопасное прерывание обгона с полосы встречного движения.(Измененная редакция, Изм. N 1).
3.7 дорога скоростная: Дорога для скоростного движения, доступ на которую возможен только через транспортные развязки или регулируемые перекрестки, на проезжей части или проезжих частях которых запрещены остановки и стоянки транспортных средств и которые оборудованы специальными местами отдыха и площадками для стоянки транспортных средств.(Измененная редакция, Изм. N 1).
3.8 дорожная сеть: Совокупность всех общественных дорог на определенной территории.
3.8а зрительное ориентирование: Способность водителя оценивать и прогнозировать дорожные условия в процессе движения.(Введен дополнительно, Изм. N 1).
3.8б интенсивность движения: Количество транспортных средств, проходящих через поперечное сечение автомобильной дороги в единицу времени.(Введен дополнительно, Изм. N 1).
3.9 категория автомобильной дороги: Характеристика, определяющая технические параметры автомобильной дороги.(Измененная редакция, Изм. N 1).
3.10 Категория автомобильной дороги (проектная): Критерий, характеризующий значение автомобильной дороги в общей транспортной сети страны и определяемый интенсивностью движения на ней. В соответствии с категорией назначаются все технические параметры дороги.(Измененная редакция, Изм. N 1).
3.11 клотоида: Кривая в плане, кривизна которой возрастает от начала пропорционально ее длине.(Измененная редакция, Изм. N 1).
3.12 нормальное условие сцепления шин автомобилей с поверхностью проезжей части: Сцепление на чистой сухой или увлажненной поверхности, имеющей:- для сухого состояния теоретический коэффициент продольного сцепления 0,6;- для увлажненного состояния коэффициент сцепления в соответствии с таблицей 8.5.
3.13 (Исключен, Изм. N 1).
3.14 отгон виража: Изменение поперечного уклона на прямом участке проезжей части дороги, обочины до поперечного уклона на кривой постоянного радиуса в плане и наоборот.(Измененная редакция, Изм. N 1).
3.15 остановочная полоса: Укрепленная полоса, расположенная вдоль проезжей части на обочине и предназначенная для вынужденной остановки транспортных средств.(Измененная редакция, Изм. N 1).
3.16 пересечение в одном уровне: Пересечение автомобильных дорог, на котором транспортные потоки пересекаются в одном уровне.(Измененная редакция, Изм. N 1).
3.17 пересечение в разных уровнях: Вид пересечения автомобильных дорог, на котором транспортные потоки пересекаются в разных уровнях, посредством путепроводов или других искусственных сооружений.(Измененная редакция, Изм. N 1).
3.18 переходная кривая: Кривая постепенно изменяющейся кривизны для обеспечения плавного перехода между участками трассы, располагающаяся в плане между прямолинейным участком и кривой или между двумя кривыми разной кривизны.(Измененная редакция, Изм. N 1).
3.19 (Исключен, Изм. N 1).
3.20 (Исключен, Изм. N 1).
3.20а переходно-скоростная полоса: Полоса движения, устраиваемая для обеспечения разгона (полоса разгона) или торможения (полоса торможения) транспортных средств при выезде из транспортного потока или въезде в транспортный поток, движущийся по основным полосам.
3.20б пешеходная дорожка: Размещаемое за пределами земляного полотна инженерное сооружение, предназначенное для движения пешеходов вне населенных пунктов в полосе отвода или придорожной полосе автомобильной дороги.
3.20а, 3.20б. (Введены дополнительно, Изм. N 1).
3.21 (Исключен, Изм. N 1).
3.22 полоса движения: Продольная полоса проезжей части автомобильной дороги, по которой происходит движение транспортных средств в один ряд.(Измененная редакция, Изм. N 1).
3.23 полоса разгона: Переходно-скоростная полоса, служащая для увеличения скорости транспортных средств до скорости транспортного потока по основной полосе движения для свободного вхождения в него.(Измененная редакция, Изм. N 1).
3.24 полоса торможения: Переходно-скоростная полоса, служащая для снижения скорости транспортных средств при выезде из основной полосы транспортного потока для последующего въезда на другую дорогу.(Измененная редакция, Изм. N 1).
3.25 примыкание дорог: Место соединения автомобильных дорог, где к одной дороге присоединяется в одном или разных уровнях другая дорога, не имеющая прямого продолжения и прерывающаяся в месте соединения.(Измененная редакция, Изм. N 1).
3.26 (Исключен, Изм. N 1).
3.26а противоослепляющий экран: Система затеняющих элементов, устанавливаемая на пути распространения светового потока от фар легковых автомобилей одного направления движения к потоку автомобилей противоположного направления движения.(Введен дополнительно, Изм. N 1).
3.27 расчетная скорость: Наибольшая возможная (по условиям устойчивости и безопасности) скорость движения одиночного автомобиля при нормальных условиях погоды и сцепления шин автомобилей с поверхностью проезжей части, которой на наиболее неблагоприятных участках трассы соответствуют предельно допустимые значения элементов дороги.
3.28 реконструкция автомобильной дороги: Совокупность работ, при выполнении которых осуществляется изменение параметров автомобильной дороги, ее участков, ведущее к изменению класса и (или) категории автомобильной дороги, либо влекущее за собой изменение границы полосы отвода автомобильной дороги.(Измененная редакция, Изм. N 1).
3.29 строительство дорожное: Комплекс всех видов работ, выполняемых при строительстве автомобильных дорог, мостовых и других инженерных сооружений и дорожных линейных зданий.
3.29а (Введен дополнительно, Изм. N 1), (Исключен, Изм. N 2).
3.30 транспортная сеть: Совокупность всех транспортных путей на определенной территории.
3.31 трассирование: Прокладка трассы в соответствии с природно-климатическими факторами, топографо-геодезическими, геолого-гидрологическими, экологическими условиями района проектирования с учетом эксплуатационных, строительно-технологических, экономических и эстетических требований.(Измененная редакция, Изм. N 1).
3.32 (Исключен, Изм. N 1).
3.33 (Исключен, Изм. N 1).
3.33а тяжеловесное транспортное средство: Транспортное средство, масса которого с грузом или без груза и (или) нагрузка на ось которого превышают допустимую массу транспортного средства и (или) допустимую нагрузку на ось, которые устанавливаются Правительством Российской Федерации.(Введен дополнительно, Изм. N 1).
3.34 ценные сельскохозяйственные угодья: Орошаемые, осушенные и другие мелиорированные земли, занятые многолетними плодовыми насаждениями и виноградниками, а также участки с высоким естественным плодородием почв и другие приравниваемые к ним земельные угодья.
3.35 (Исключен, Изм. N 1).
3.36 уклон виража: Односторонний поперечный уклон проезжей части на кривой, по величине больший, чем поперечный уклон на прямом участке.
3.37 (Исключен, Изм. N 2).
3.37а элементы обустройства: Сооружения, к которым относятся дорожные знаки, дорожные ограждения, светофоры и другие устройства для регулирования дорожного движения, места отдыха, остановочные пункты, объекты, предназначенные для освещения автомобильных дорог, пешеходные дорожки, пункты весового и габаритного контроля транспортных средств, пункты взимания платы, стоянки (парковки) транспортных средств, сооружения, предназначенные для охраны автомобильных дорог и искусственных дорожных сооружений, тротуары, другие предназначенные для обеспечения дорожного движения, в том числе его безопасности, сооружения, за исключением объектов дорожного сервиса.(Введен дополнительно, Изм. N 1).Земляное полотно
3.38 армирование: Усиление дорожных конструкций и материалов в целях улучшения их механических характеристик.
3.39 армирующийгеосинтетическийматериал: Рулонный геосинтетический материал (тканый геотекстиль, геосетка, плоская георешетка и их композиции) с максимальной нагрузкой при растяжении не менее 30 кН/м и удлинением не более 20% и гибкая объемная георешетка (геоячейки) высотой не менее 10 см и размером ячейки в плане не более 40 см.(Измененная редакция, Изм. N 1, 2).
|
армогрунт: Композиционный материал, состоящий из слоев уплотненного грунта и армирующих элементов различного вида, укладываемых между слоями грунта и работающими на растяжение. |

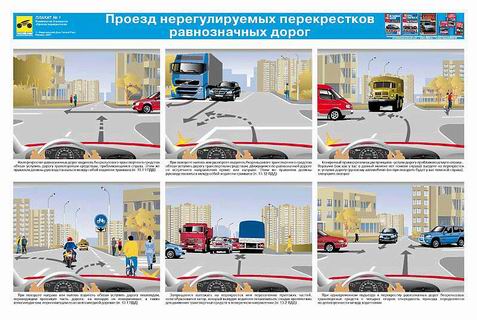

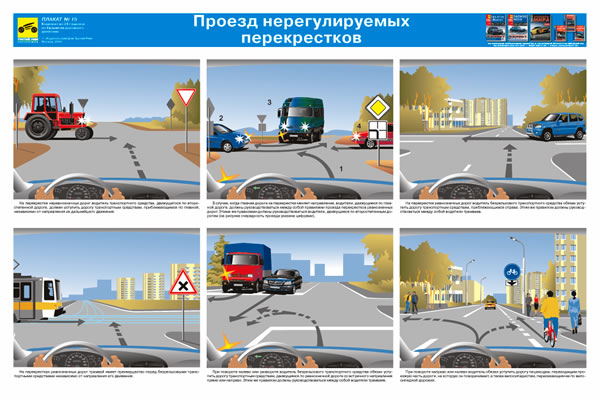

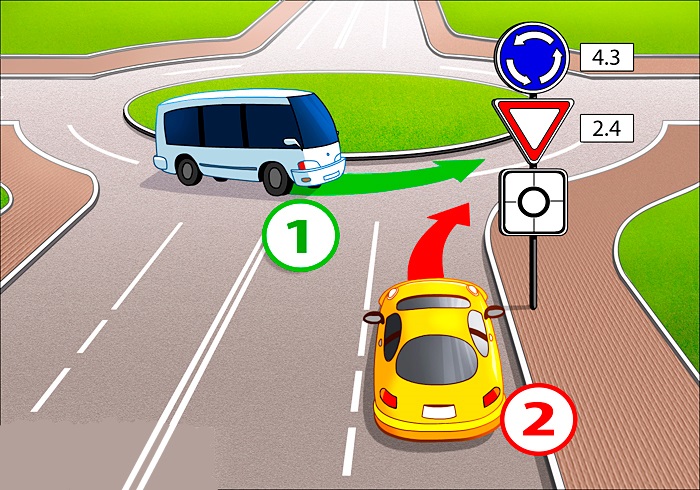

Общие правила проезда перекрестков по ПДД
- Всегда пропускайте пешеходов и велосипедистов, пересекающих ту дорогу, на которую вы намерены совершать поворот. Это правило работает вне зависимости от того, регулируется ли перекресток или нет. Штрафы за то, что вы не пропустили пешехода, составляют на данный момент 1500 рублей.
- Запрещается выезжать на перекресток, если на проезжей части перед ним образовался затор. Нарушение этого правила приведет к тому, что вы не только присоединитесь к пробке, но и перегородите дорогу машинам, движущимся через перекресток слева или справа. В результате вместо одного затора получаются три, и резко возрастает риск аварии или конфликта на дороге.
4.1 Проектирование автомобильных дорог должно осуществляться на основе планов территориального планирования объектов транспорта с учетом перспектив развития экономических районов и наиболее эффективного слияния строящейся дороги с существующей и проектируемой транспортной сетью.(Измененная редакция, Изм. N 1).
4.2 Автомобильные дороги должны обеспечивать безопасное и удобное движение транспортных средств (приложение А), безопасное движение пешеходов с учетом МГН, соблюдение принципа зрительного ориентирования водителей и иметь защитные дорожные сооружения и обустройства, в том числе обеспечивающие доступные и безопасные условия передвижения для МГН, а также производственные объекты для ремонта и содержания дорог. Надежность конструкций и сооружений автомобильных дорог должна соответствовать требованиям ГОСТ 27751.(Измененная редакция, Изм. N 1, 2).
4.2а При проектировании автомобильных дорог необходимо предусматривать мероприятия по обеспечению комфортных и безопасных условий для МГН [7], [12].(Введен дополнительно, Изм. N 2).
4.3 В соответствии с классификацией автомобильные дороги в зависимости от условий проезда и доступа к ним транспортных средств подразделяются на автомагистрали, скоростные дороги и обычные дороги [14].Категории автомобильных дорог (ГОСТ 33382) в зависимости от расчетной интенсивности движения приведены в таблице 4.1.
Таблица 4.1
|
Категория автомобильной дороги |
Расчетная интенсивность движения, приведенных ед/сут |
|
|
IA (автомагистраль) |
Свыше 14000 |
|
|
IБ |
То же |
|
|
Обычные дороги |
IB |
» 14000 |
|
II |
» 6000 |
|
|
III |
» 2000 до 6000 |
|
|
IV |
» 200 » 2000 |
|
|
V |
» 200 |
|
|
Примечания 1 При применении одинаковых требований для дорог IA, IБ, IB категорий в настоящем своде правил они отнесены к категории 1. 2 Категорию дороги следует устанавливать в зависимости от ее значения в сети автомобильных дорог, а также требований заказчика. |
||
(Измененная редакция, Изм. N 2).
4.4 При определении расчетной интенсивности по прогнозным данным, коэффициенты приведения интенсивности движения различных транспортных средств к легковому автомобилю следует принимать по таблице 4.2.Таблица 4.2
|
Типы транспортных средств |
Коэффициент приведения |
|
Легковые автомобили и мотоциклы, микроавтобусы |
1,0 |
|
Грузовые автомобили грузоподъемностью, т: |
|
|
до 2 включительно |
1,3 |
|
свыше 2 » 6 « |
1,4 |
|
» 6 » 8 « |
1,6 |
|
» 8 » 14 « |
1,8 |
|
» 14 |
2,0 |
|
Автопоезда грузоподъемностью, т: |
|
|
до 12 включительно |
1,8 |
|
свыше 12 » 20 « |
2,2 |
|
» 20 » 30 « |
2,7 |
|
» 30 |
3,2 |
|
Автобусы малой вместимости |
1,4 |
|
То же, средней вместимости |
2,5 |
|
» большой вместимости |
3,0 |
|
Автобусы сочлененные и троллейбусы |
4,6 |
|
Примечание — Коэффициенты приведения для специальных автомобилей следует принимать, как для базовых автомобилей соответствующей грузоподъемности. |
|
4.5 Расчетную интенсивность движения следует принимать суммарно в обоих направлениях на основе данных экономических изысканий. При этом за расчетную надлежит принимать среднегодовую суточную приведенную к легковому автомобилю интенсивность движения за последний год перспективного периода.В случаях, когда среднемесячная суточная интенсивность наиболее напряженного в году месяца более чем в 2 раза превышает установленную на основе экономических изысканий или расчетов среднегодовую суточную, последнюю для назначения категории дороги следует увеличивать в 1,5 раза.
4.6 Перспективный период при назначении категорий дорог, выборе элементов плана, продольного и поперечного профилей принимают равным 20 годам. Подъездные автомобильные дороги к промышленным предприятиям предусматривают на расчетный срок, соответствующий году достижения предприятием или его очередью полной проектной мощности, с учетом объема перевозок в период строительства предприятия.
4.7 Автомобильные дороги общего пользования предназначены для пропуска автотранспортных средств габаритами: по длине одиночных автомобилей — до 12 м и автопоездов — до 20 м, по ширине — до 2,55 м, по высоте — до 4 м для дорог категорий I-IV и до 3,8 м для дорог категории V.
4.8 Принимаемые основные технические решения должны создавать предпосылки для обеспечения роста производительности труда, экономии основных строительных материалов и топливно-энергетических ресурсов. Их обосновывают разработкой вариантов, сравнивая технико-экономические показатели: стоимость строительства, затраты на ремонт и содержание дорог, потери, связанные с воздействием на окружающую среду при строительстве и эксплуатации, себестоимость перевозок, безопасность движения, изменение производственных условий обслуживаемых дорогами хозяйств и прилегающих к дорогам территорий и другие факторы.
4.9 При строительстве дорог в сложных инженерно-геологических условиях, когда сроки стабилизации земляного полотна существенно превышают установленные сроки строительства, допускается предусматривать стадийное устройство дорожной одежды при соответствующем технико-экономическом обосновании.(Измененная редакция, Изм. N 1).
4.10 При проектировании вновь строящихся автомобильных дорог категорий I-III их трассу прокладывают в обход населенных пунктов. В случаях, когда по технико-экономическим расчетам установлена целесообразность проложить трассу дороги категорий II-III через населенный пункт в целях обеспечения в дальнейшем ее реконструкции, принимают расстояние от бровки земляного полотна до линии застройки населенного пункта в соответствии с генеральным планом населенных пунктов, но не менее 200 м.
При невозможности обеспечить данное требование категорию дороги в пределах населенного пункта и ее расчетные параметры назначают в соответствии с требованиями СП 42.13330. На дорогах категорий I и II, проектируемых на расстоянии менее 50 м от жилой застройки, должны быть предусмотрены защитные экраны на длину жилой застройки населенного пункта.
При проектировании реконструируемых участков дорог в населенных пунктах назначение их категории осуществляется по результатам технико-экономического обоснования. Нормы проектирования участков дорог принимают в зависимости от назначенной категории в соответствии с настоящим сводом правил или по СП 42.13330.(Измененная редакция, Изм. N 1).
4.10а При проектировании вновь строящихся и реконструируемых автомобильных дорог на подходах к населенным пунктам, в целях обеспечения пропускной способности, по результатам технико-экономического обоснования, может предусматриваться устройство полос реверсивного движения с применением технических средств организации дорожного движения.(Введен дополнительно, Изм. N 1).
4.11 Число полос движения дорог с многополосной проезжей частью, мероприятия по охране окружающей среды, выбор решений по пересечениям и примыканиям дорог, конструкции дорожных одежд, элементы обстановки, инженерные устройства (в том числе ограждения, велосипедные дорожки, освещение и средства связи), состав зданий и сооружений дорожной и автотранспортной служб в целях снижения единовременных затрат принимают с учетом стадийности их строительства по мере роста интенсивности движения при соответствующем технико-экономическом обосновании.
Для автомобильных дорог категории I в горной и пересеченной местности допускается предусматривать раздельное трассирование проезжих частей встречных направлений с учетом стадийного увеличения числа полос движения и сохранения крупных самостоятельных форм ландшафта и памятников природы.(Измененная редакция, Изм. N 1).
4.12 При проектировании автомобильных дорог необходимо предусматривать мероприятия по охране окружающей среды, обеспечивающие минимальное нарушение сложившихся экологических, геологических, гидрогеологических и других естественных условий. При разработке мероприятий необходимо учитывать бережное отношение к ценным сельскохозяйственным угодьям, зонам отдыха, культурно-историческим объектам и местам расположения лечебно-профилактических учреждений и санаториев.
Расположение мостов, конструктивные и другие решения не должны приводить к резкому изменению режимов рек, а сооружение земляного полотна — к резкому изменению режима грунтовых и стока поверхностных вод.Требования по обеспечению безопасности движения транспорта, зданий и сооружений дорожной и автотранспортных служб выполняют с учетом наличия запретных (опасных) зон и районов при объектах по изготовлению и хранению взрывчатых веществ, материалов и изделий на их основе.
Размеры запретных (опасных) зон и районов определяются по специальным нормативным документам, утвержденным в установленном порядке, и по согласованию с органами государственного надзора, министерствами и ведомствами, в ведении которых находятся указанные объекты.Предусматривают проектные решения и мероприятия по снижению влияния вредных факторов воздействия движения автотранспортных средств (загрязнение атмосферного воздуха, шум, вибрация) на население и окружающую среду.(Измененная редакция, Изм. N 1).
4.13 Предоставление земельных участков для размещения автомобильных дорог, зданий и сооружений дорожной и автотранспортной служб, водоотводных, защитных и других сооружений, полос для размещения идущих вдоль дорог коммуникаций осуществляется в соответствии с нормативными правовыми актами по предоставлению земель.
Земельные участки, предоставленные на период строительства автомобильных дорог под притрассовые карьеры и резервы, размещение временных городков строителей, производственных баз, подъездных дорог и других нужд строительства, подлежат возврату землепользователям после приведения их в состояние, соответствующее положениям нормативных документов.
5 Основные требования
________________* Измененная редакция, Изм. N 2.
Количество и размеры параметров элементов автодороги в зависимости от ее категории приведены в таблице 5.1.(Измененная редакция, Изм. N 1).
Таблица 5.1 — Параметры элементов автодороги в зависимости от ее категории
|
Параметры элементов автодороги |
Категории |
|||||
|
IА |
IБ |
IВ |
II |
III |
IV |
|
|
Общее число полос движения, шт. |
4 и более в каждом направлении |
4 и более в каждом направлении |
4 |
2 |
2 |
2 |
|
Ширина полосы движения, м |
3,75 |
3,75 |
3,5-3,75 |
3,5-3,75 |
3,5 |
3,0 |
|
Ширина обочины, м, не менее |
3,75 |
3,75 |
3,75 |
3,75-2,5 |
2,5 |
2,0 |
|
Ширина разделительной полосы, м |
6 |
5 |
— |
— |
— |
— |
|
Пересечение с автодорогами |
В разных уровнях |
В разных уровнях |
Допускается в одном уровне с автодорогами со светофорами не чаще чем через 5 км |
В одном уровне |
В одном уровне |
В одном уровне |
|
Пересечение с железными дорогами |
В разных уровнях |
В разных уровнях |
В разных уровнях |
В разных уровнях |
В разных уровнях при пересечении трех или больше железнодорожных путей* |
В разных уровнях при пересечении трех или больше железнодорожных путей |
|
Доступ к дороге с примыкающей дороги в одном уровне |
Допускается не чаще чем 10 км |
Допускается не чаще чем через 5 км |
Допускается не чаще чем через 5 км |
Допускается |
Допускается |
Допускается |
________________* Письмом Минстроя от 03.07.2019 N 24302-ОГ/08 разъясняется, что «В таблице 5.1 (строка 6 «Пересечение с железными дорогами» в категории III) СП 34.13330.2012 допущена опечатка». Следует читать: в разных уровнях. — Примечание изготовителя базы данных.
Таблица 5.1. (Введена дополнительно, Изм. N 1).Расчетные скорости
5.1 Расчетные скорости движения для определения параметров плана, продольного и поперечного профилей, а также других параметров, зависящих от скорости движения принимают по таблице 5.1а.Таблица 5.1а
|
Категория дороги |
Расчетные скорости, км/ч |
||
|
Основные |
Допускаемые на трудных участках местности |
||
|
пересеченной |
горной |
||
|
IA |
150 |
120 |
80 |
|
IБ |
120 |
100 |
60 |
|
IB |
100 |
100 |
60 |
|
II |
120 |
100 |
60 |
|
III |
100 |
80 |
50 |
|
IV |
80 |
60 |
40 |
|
V |
60 |
40 |
30 |
Таблица 5.1а. (Измененная редакция, Изм. N 1).Расчетные скорости, установленные в таблице 5.1а для трудных участков пересеченной и горной местности, допускается принимать только при технико-экономическом обосновании с учетом местных условий для каждого конкретного участка проектируемой дороги.Расчетные скорости на смежных участках автомобильных дорог не должны отличаться более чем на 20%.
При разработке проектов реконструкции и капитального ремонта автомобильных дорог по нормам категорий IБ, IB и II допускается при технико-экономическом обосновании сохранять элементы плана, продольного и поперечного профилей (кроме числа полос движения) на отдельных участках существующих дорог, если они соответствуют расчетной скорости, установленной для дорог категории III, a по нормам категорий III, IV — на категорию ниже соответственно.
Для подъездных автомобильных дорог к промышленным предприятиям по нормам категорий IБ и II при наличии в составе движения более 70% грузовых автомобилей или при протяженности дороги менее 5 км следует принимать расчетные скорости, соответствующие категории III.Примечание — При наличии вдоль трассы автомобильных дорог капитальных дорогостоящих сооружений и лесных массивов, а также в случаях пересечения дорогами земель, занятых особо ценными сельскохозяйственными культурами и садами, в пределах населенного пункта, при технико-экономическом обосновании (согласно 4.
5.2 Расчетная нагрузка должна быть указана в задании на проектирование. Если в задании на проектирование расчетная нагрузка не оговорена, то расчетную нагрузку следует принять исходя из состава транспортного потока на период окончания межремонтного срока службы дорожной одежды.Расчет на прочность дорожной одежды основных полос движения ведется на многократное воздействие кратковременной нагрузки расчетного автомобиля, укрепленных обочин и различного рода площадок для стоянки автомобилей — на однократное длительное воздействие расчетного автомобиля.
В зависимости от состава движения в перспективный период, равный межремонтному сроку службы дорожной одежды, в качестве расчетной нагрузки может быть принята нормативная статическая нагрузка на одиночную ось расчетного автомобиля, равная:- для капитальных дорожных одежд — 115 кН;- для облегченных и переходных дорожных одежд — 100 кН.
Проектирование дорожных одежд следует выполнять по соответствующим нормативным документам, технической документации и рекомендациям по проектированию дорожных одежд и назначению межремонтных сроков их службы. Дорожную одежду всех полос проезжей части автомобильных дорог и городских улиц следует проектировать на ту же расчетную нагрузку, что и одежду крайней справа полосы.(Измененная редакция, Изм. N 1).План и продольный профиль
выпуклых — не менее 70000 м,вогнутых — не менее 8000 м;длины криволинейных участков продольного профиля:непрерывно выпуклых — не менее 300 м,непрерывно вогнутых — не менее 100 м.Трассу прокладывают из условия плавного сопряжения элементов плана трассы и переломов проектной линии продольного профиля с учетом расчетной скорости и проектных решений в поперечном профиле.
Рекомендуемые радиусы выпуклых кривых — не менее 20000 м, вогнутых кривых — не менее 6000 м.При этом следует обеспечить для кривых в плане:скорость нарастания центробежного ускорения — не более 1,0 м/с;коэффициент поперечной силы — в соответствии с таблицей 5.2;для кривых в профиле:расстояние видимости для остановки автомобилей — не менее 450 м;
расстояние видимости встречного автомобиля — не менее 750 м;центробежное ускорение — 0,4-0,5 м/с.Примечание — На криволинейных участках плана трассы с нелинейным изменением кривизны следует проверять расчетом максимальную скорость нарастания центробежного ускорения. При проектировании плана и профиля следует учитывать возможность реконструкции трассы и не принимать минимально допустимые параметры трассы.(Измененная редакция, Изм. N 1).
Таблица 5.2
|
Расчетная скорость, км/ч |
150 |
120 |
100 |
80 |
60 |
50 |
40 |
30 |
|
Коэффициент поперечной силы |
0,08 |
0,09 |
0,12 |
0,14 |
0,17 |
0,19 |
0,23 |
0,28 |
5.4 Если по условиям местности не представляется возможным выполнить требования 5.3 или выполнение их связано со значительными объемами работ и стоимостью строительства дороги, при проектировании допускается снижать нормы на основе технико-экономического сопоставления вариантов с учетом указаний 4.8.
|
Расчетная скорость, км/ч |
Наибольшие продольные уклоны, ‰ |
Наименьшие радиусы кривых, м |
||||
|
в плане |
в продольном профиле |
|||||
|
выпуклых |
вогнутых |
|||||
|
Основные |
В горной местности |
Основные |
В горной местности |
|||
|
150 |
30 |
1200 |
1000 |
30000 |
8000 |
4000 |
|
120 |
40 |
800 |
600 |
15000 |
5000 |
2500 |
|
100 |
50 |
600 |
400 |
10000 |
3000 |
1500 |
|
80 |
60 |
300 |
250 |
5000 |
2000 |
1000 |
|
60 |
70 |
150 |
125 |
2500 |
1500 |
600 |
|
50 |
80 |
100 |
100 |
1500 |
1200 |
400 |
|
40 |
90 |
60 |
60 |
1000 |
1000 |
300 |
|
30 |
100 |
30 |
30 |
600 |
600 |
200 |
Длины участков продольного профиля, запроектированных выпуклыми и вогнутыми кривыми, допускается уменьшать по сравнению со значениями, приведенными в 5.3, при условии обеспечения расстояний видимости, соответствующих расчетной скорости.В случаях необходимости резкого изменения направления дорог категорий II-V в горных условиях допускается устройство серпантина.
В особо трудных условиях горной и пересеченной местности (за исключением мест с абсолютными отметками более 3000 м над уровнем моря) для участков протяженностью до 500 м при обосновании с учетом 4.8 допускается увеличение значений наибольших продольных уклонов, приведенных в таблице 5.3, но не более чем на 20‰.
5.5 При назначении параметров элементов плана, продольного и поперечного профилей дорог по нормам, допускаемым 5.4, проводят оценку проектных решений по показателям скорости, безопасности движения и пропускной способности, в том числе в неблагоприятные периоды года.
5.6 (Исключен, Изм. N 1).
5.7 Во всех случаях, когда смежные элементы плана трассы в месте их сопряжения отличаются по кривизне более чем 1/2000, предусматривают их плавное сопряжение кривыми с переменной кривизной — переходными кривыми.Таблица 5.4. (Исключена, Изм. N 1).Длины переходных кривых (особенно на дорогах категорий I-II) должны определяться не условиями кинематики (скорость нарастания ускорения), а по зрительному восприятию.
Таблица 5.5
|
Радиус круговой кривой, м |
30 |
50 |
60 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600-1000 |
1000-2000 |
|
Длина переходной кривой, м |
30 |
35 |
40 |
45 |
50 |
60 |
70 |
80 |
90 |
100 |
110 |
120 |
100 |
5.8 Наибольшие продольные уклоны на участках кривых в плане малых радиусов следует уменьшать согласно таблице 5.6.
Таблица 5.6
|
Радиус кривой в плане, м |
50 |
45 |
40 |
35 |
30 |
|
Уменьшение наибольших продольных уклонов по сравнению с указанными в таблице 5.3, ‰, не менее |
10 |
15 |
20 |
25 |
30 |
5.9 Ширину полос расчистки леса и кустарника, величину срезки откосов выемки и расстояние переноса строений на участках кривых в плане с внутренней стороны в целях обеспечения видимости определяют расчетом; при этом уровень срезки откосов выемки принимают одинаковым с уровнем бровки земляного полотна.
5.10 Длину участка с затяжным уклоном в горных условиях определяют в зависимости от величины уклона, но она не должна превышать значений, приведенных в таблице 5.7.
Правила проезда нерегулируемых перекрестков
Рассмотрим основные правила проезда и возможные ситуации для нерегулируемых перекрестков всех типов.
Правила проезда перекрестков равнозначных дорог регулируется правилом «помехи справа» — водитель всегда должен уступать транспортным средства, приближающимся с правой стороны проезжей части. Это относится и к тем автомобилям, что при совершении водителем маневра станут «помехой справа».
Рассмотрим ситуацию: вы пересекаете равнозначный крестообразный перекресток прямо, без поворотов. На поперечной дороге есть две машины – одна слева (назовем ее условно А), одна справа (она получит обозначение В), обе планируют продолжить свое движение прямо. В соответствии с правилом «помехи справа» вы уступаете дорогу машине В, так как она справа от вас. В свою очередь, транспортное средство А должно таким же образом уступить дорогу вам.
Следующая ситуация: вы также пересекаете перекресток прямо, а другая машина, движущаяся по встречной полосе на противоположной стороне перекрестка, намерена совершить поворот направо от вас (налево для нее). Начиная свой маневр, она обязана притормозить и пропустить вас, так как ваш автомобиль для нее при совершении поворота будет «помехой справа». Это же правило работает и для разворотов.
С 8 ноября 2017 года вступают в силу новые правила проезда кругового движения, согласно изменениям, водители, находящиеся на круге имеют приоритет при проезде, а въезжающие ТС должны уступить дорогу.
У перекрестков с круговым движением если все его дороги равнозначны (не установлен знак уступить дорогу), то уже находящиеся на кольце транспортные средства должны пропускать тех, кто только собирается въезжать, так как они являются все той же «помехой справа».
При установленном знаке 2.4 «Уступить дорогу» перед кольцом — все транспортные средства, выезжающие на дорогу с круговым движением обязаны уступить дорогу всем ТС движущимся по кольцу.
Так же перед круговым перекрестком может быть установлен информационный знак указывающий на второстепенную и главную дороги при движении по кольцу, но обязательно устанавливается знак 4.3 «Круговое движение», а знак 2.4 «Уступить дорогу» в зависимости от ситуации.
Пункт правил 13.11 гласит, что трамваи имеют полное преимущество перед остальными безрельсовыми ТС, вне зависимости от направления движения. Здесь владелец автомобиля не получает никаких преимуществ по схеме «помеха справа». При этом трамваи равны друг перед другом и при одновременном пересечении перекрестка должны руководствоваться теми же правилами, что и обычные машины.
Существует главная дорога, и транспортные средства, въезжающие на перекресток с нее, получают преимущество, вне зависимости от дальнейшего направления движения.
Главная дорога не всегда имеет прямое направление, иногда на перекрестке она совершает поворот. В таких случаях водители, въезжающие на перекресток со стороны главной дороги, между собой равны и при определении очереди проезда должны руководствоваться принципом «помехи справа».
По такому же принципу осуществляют маневры автомобили, движущиеся по второстепенной дороге, но с учетом необходимости сначала уступить путь тем, кто едет по главной дороге.
Главная дорога определяется наличием знаков 2.1, 2.3.1 — 2.3.7 и 5.1. При их отсутствии главной будет дорога из асфальта, бетона или камня относительно грунтовой или та, к которой примыкает въезду с прилегающей территории.
Второстепенная дорога обычно обозначается знаком 2.4 «Уступите дорогу» и 3,21, также известным как «STOP» или «кирпич».
Правила проезда регулируемых перекрестков
Правила проезда перекрестков со светофором сигналами регламентируются светофора (являющихся основными) и сигналами дополнительных секций.
Движущиеся по основному зеленому сигналу светофора транспортные средства должны определять приоритет между собой в соответствии с правилом «помехи справа». Допустим, вы на крестообразном перекрестке поворачиваете налево, а встречная машина движется прямо. Когда загорится зеленый сигнал – вы должны выехать на перекресток, начиная маневр, и пропустить встречный автомобиль, и лишь потом завершать поворот.
Также полное преимущество при основном зеленом сигнале получают водители трамваев, как и для перекрестков без регулирования. Все вышесказанное касается и проезда перекрестков с регулировщиком.
Если для вас одновременно включены красный или желтый сигналы и дополнительная секция светофора – сначала пропустите все транспортные средства, для которых горит основной зеленый сигнал, и только потом двигайтесь в направлении, указанном сигналом дополнительной секции.
Видеоурок: проезд перекрестков по правилам.
